1 電介質材料

1、Nature Electronics：由無機分子晶體薄膜制成的晶圓級范德華電介質

范德華電介質，如六方氮化硼，廣泛用于保持電子器件中二維半導體的固有特性。然而，在晶圓規模上制造這些材料并將其與二維半導體集成是一項挑戰，因?yàn)樗鼈兊暮铣赏ǔＰ枰獧C(jī)械剝離或氣相沉積工藝。

最近，華中科技大學的研究人員報道了一種通過熱蒸發沉積制備三氧化二銻（Sb2O3）無機分子晶體薄膜，從而在晶圓尺度上制造高κ范德華電介質的方法。使用這種電介質材料作為襯底的單層二硫化鉬（MoS2）場效應晶體管表現出比使用SiO2基片時增強的電子遷移率（26 cm2 V?1s?1至145 cm2 V?1s?1）和更低的傳遞曲線回路。由Sb2O3薄膜直接選通的MoS2晶體管可以在0.8 V電源電壓下工作，?開/關比為108，300 K時的亞閾值擺幅為64mVdec-1。該研究工作以“A wafer-scale van der Waals dielectric made from an inorganic molecular crystal film”發表于Nature Electronics上。

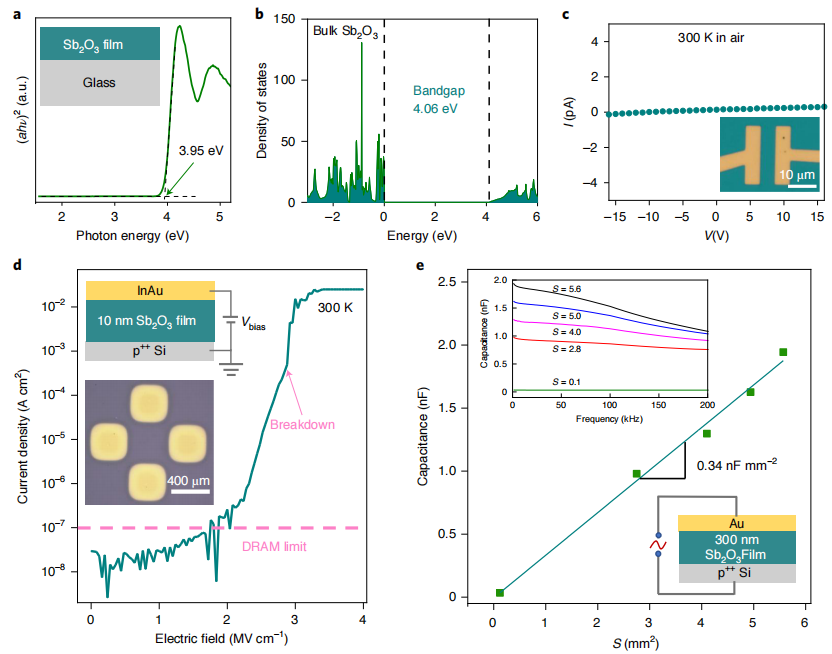

圖1. Sb2O3薄膜的介電性能

論文鏈接：

https://www.nature.com/articles/s41928-021-00683-w

2、J. Eur.  Ceram. Soc.：Mg1.8R0.2Al4Si5O18堇青石微波介質陶瓷的介電性能及其在5G微帶貼片天線中的應用

5G/6G通信技術的發展對微波介質陶瓷的性能提出了更高的要求，包括低介電常數（εr）、高品質因數（Q×f）和近零諧振頻率溫度系數（τf），這對于超高傳輸速度和溫度穩定性至關重要。此外，還需要考慮重量和成本問題。

最近，杭州電子科技大學的研究人員研究了二價離子對Mg1.8R0.2Al4Si5O18堇青石陶瓷介電性能的影響，利用絡合物化學鍵理論、拉曼光譜和紅外反射光譜研究了堿土金屬和過渡金屬二價元素?fù)诫s堇青石陶瓷的結構特征、振動模式和微波介電性能之間的關系。其中，Mg1.8Ni0.2Al4Si5O18微波介質陶瓷體系表現出4.53的εr值，61880 GHz的Q×f值和-32 ppm/℃的τf值。使用其作為基板設計并制作了中心頻率為4.91 GHz的5G-sub 6G貼片天線，其增益為5.83 dBi，效率為76%，這使得這種材料有望應用于5G/6G毫米波通信技術。該研究工作以“Microwave dielectric properties of Mg1.8R0.2Al4Si5O18(R = Mg, Ca, Sr, Ba, Mn, Co, Ni, Cu, Zn) cordierite ceramics and their application for 5G microstrip patch antenna”發表于J. Eur. Ceram. Soc.上。

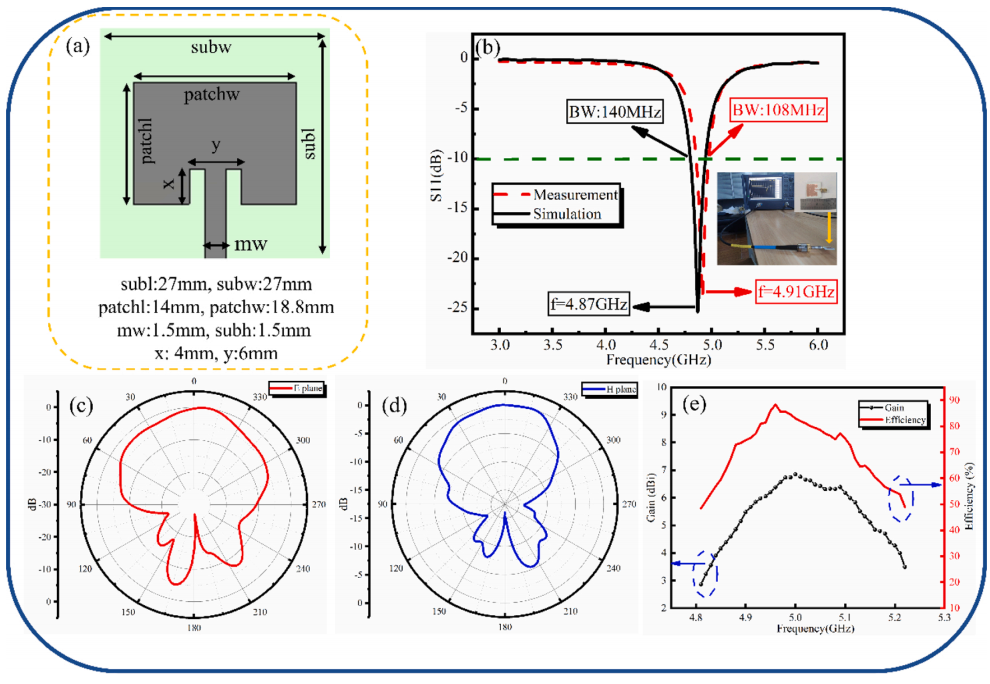

圖2. 使用微波介質陶瓷作為基板制作的天線的性能

論文鏈接：

https://doi.org/10.1016/j.jeurceramsoc.2021.12.050

2 熱管理材料

1、Composites Part A：氮化硼亞微米管的可控合成及其在環氧樹脂-聚合物復合材料中的優異力學性能和導熱性能

電子元件集成度提高和小型化導致功率密度顯著增加，熱量迅速積累，對電子設備的可靠性產生嚴重影響。提高電子封裝材料的導熱系數已成為近年來的研究熱點。環氧樹脂等聚合物材料由于其優異的機械性能、較長的使用壽命和優異的防潮/耐腐蝕性，在電子工業中被廣泛用作粘合劑、涂料和封裝材料。目前，用導熱絕緣填料填充聚合物基體是提高聚合物導熱性能的常用方法。在眾多導熱填料中，六方氮化硼（BN）具有優異的導熱性能（面內導熱系數高達600 W·m?1K?1）和出色的熱穩定性（在空氣中高達1000℃）。

最近，桂林理工大學的研究人員及其合作者提出了一種以硼酸鎂晶須為剛性模板可控合成新型氮化硼亞微米管的方法。結果表明，氮化硼亞微米管的平均內徑為0.6 μm，管長為5-30 μm，表面負載有豐富的氮化硼納米片。研究人員確定了這種氮化硼亞微米管的生長機理，并制備了亞微米管/環氧樹脂復合材料。結果顯示，在1 wt%的低含量下，復合材料的拉伸強度比純環氧樹脂高281.4%。當含量為2 wt%時，其導熱系數增加312%。該研究工作以“Controllable synthesis of boron nitride submicron tubes and their excellent mechanical property and thermal conductivity applied in the epoxyresin polymer composites”發表于Composites Part A上。

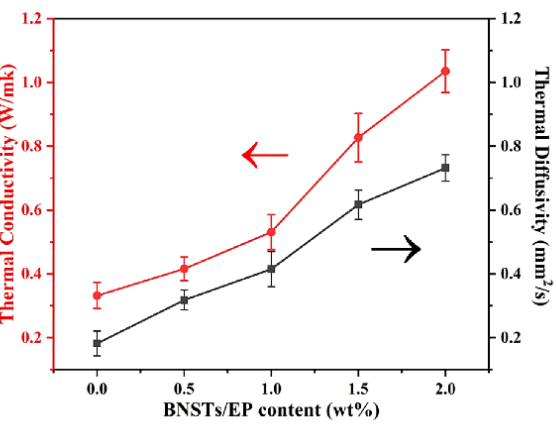

圖3. 復合材料的面外熱擴散率和熱導率隨BNSR質量分?jǐn)?shù)的變化

論文鏈接：

https://doi.org/10.1016/j.compositesa.2021.106783

3 熱電材料

1、Adv. Energy Mater.：在GeTe中通過NaSbTe2合金化同時抑制Ge空位和帶隙剪裁實現高熱電性能

GeTe合金因其高的轉化效率而受到廣泛關注。然而，原始GeTe具有大量本征Ge空位，導致非常高的空穴濃度（1021 cm?3）。

近期，哈爾濱工業大學的研究人員發表論文，指出由于Ge空位形成能的增加，通過在GeTe中合金化NaSbTe2可實現載流子濃度的降低。這種合金化還降低了菱方GeTe中價帶之間的能量分離，并在立方GeTe中沿Γ-L和L-W費米表面周圍誘導了兩個額外的價帶口袋（valence band pockets），這有助于在較寬的溫度范圍內提高功率因數。由于Na、Ge和Sb的結晶學無序?qū)е麓罅课诲e和應變，再加上晶格熱導率較低，在(GeTe)90(NaSbTe2)10體系中獲得了~2.35的最大zT值（773 K）和1.33的平均zTave值（300-773 K）。相關研究工作以“Achieving High Thermoelectric Performance by NaSbTe2 Alloying in GeTe for Simultaneous Suppression of Ge Vacancies and Band Tailoring”發表于Adv. Energy Mater.上。

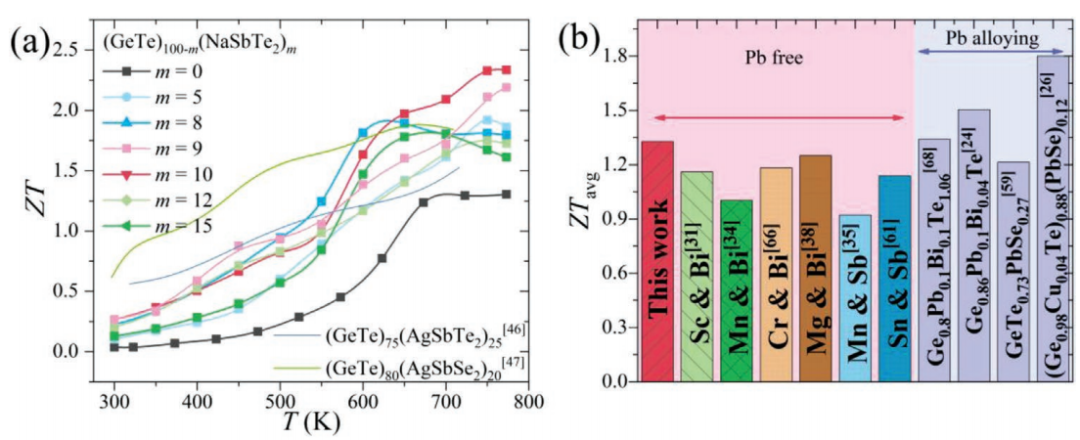

圖4. 熱電性能與文獻對比

論文鏈接：

https://doi.org/10.1002/aenm.202103385

2、Adv. Funct. Mater.：利用化學鍵原理加速超低晶格導熱材料的發現和設計

具有極低晶格熱導率的半導體非常適合于熱能轉換和管理相關應用，例如熱電和熱障涂層。盡管已知晶體結構和化學鍵在形成傳熱行為方面起著至關重要的作用，但利用化學鍵原理降低晶格導熱系數的材料設計方法并不常見。

近日，北京科技大學和美國西北大學的研究人員提出了一種基于化學鍵原理削弱原子間相互作用從而抑制晶格熱導率的有效策略，并開發了一種通過篩選晶體化合物的局部配位環境來發現低κL材料的高效方法?；谶@種方法的第一性原理計算從無機晶體結構數據庫中包含的13個原型晶體結構里發現了30種迄今為止尚未發現的具有（超）低晶格熱導率的化合物。此外，通過將陽離子與立體化學活性孤對電子結合，展示了一種合理設計高性能熱電材料的方法。這些結果不僅在原子水平上深入了解了一大類銅/銀基化合物中低晶格熱導率的物理起源，而且為發現和設計具有目標熱傳輸特性的材料提供了有效途徑。相關研究內容以“Accelerated Discovery and Design of Ultralow Lattice Thermal Conductivity Materials Using Chemical Bonding Principles”發表于Adv. Funct. Mater.上。

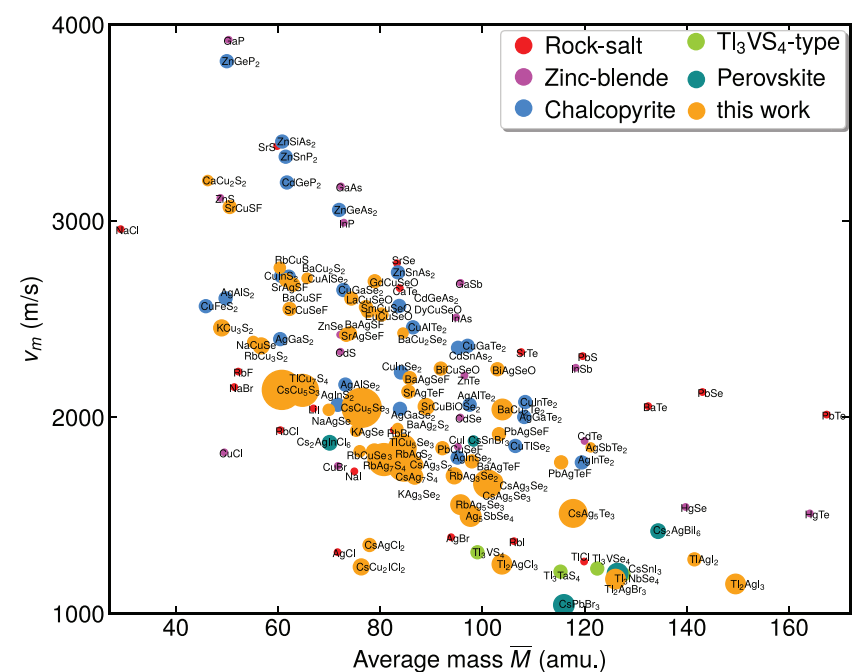

圖5.具有典型結構的化合物和本工作中發現的化合物的vm跟平均質量M的關系

論文鏈接：

https://doi.org/10.1002/adfm.202108532

4 電磁屏蔽材料

1、Comp.  Sci. Tech.：超寬頻吸收主導型電磁干擾屏蔽用多級結構彈性體

下一代精密電子設備和可穿戴電子設備迫切需要低二次電磁輻射的柔性電磁干擾（EMI）屏蔽材料。然而，實現超低微波反射率和在寬頻范圍內保持強吸收特性仍然是一個巨大的挑戰。

最近，四川大學的研究人員開發了一種天然橡膠基柔性多級復合材料，其在厚度為0.18mm時表現出34.4 dB的EMI屏蔽系數，并實現了0.1的最小電磁波反射系數。在幾乎整個Ku波段，超過80%的入射電磁波可以被吸收，且經過500次變形循環后，EMI屏蔽性能仍然表現出優異的穩定性。該工作揭示了精確控制納米顆粒分布對電磁干擾屏蔽性能的影響以及通過耦合層實現吸收主導的方法，為設計具有低二次電磁污染的柔性EMI屏蔽材料開辟了新的路徑。相關研究工作以“Hierarchically structured elastomer for absorption-dominnated  electromagnetic interference shielding in an ultra-wide band”發表于Comp. Sci. Tech.上。

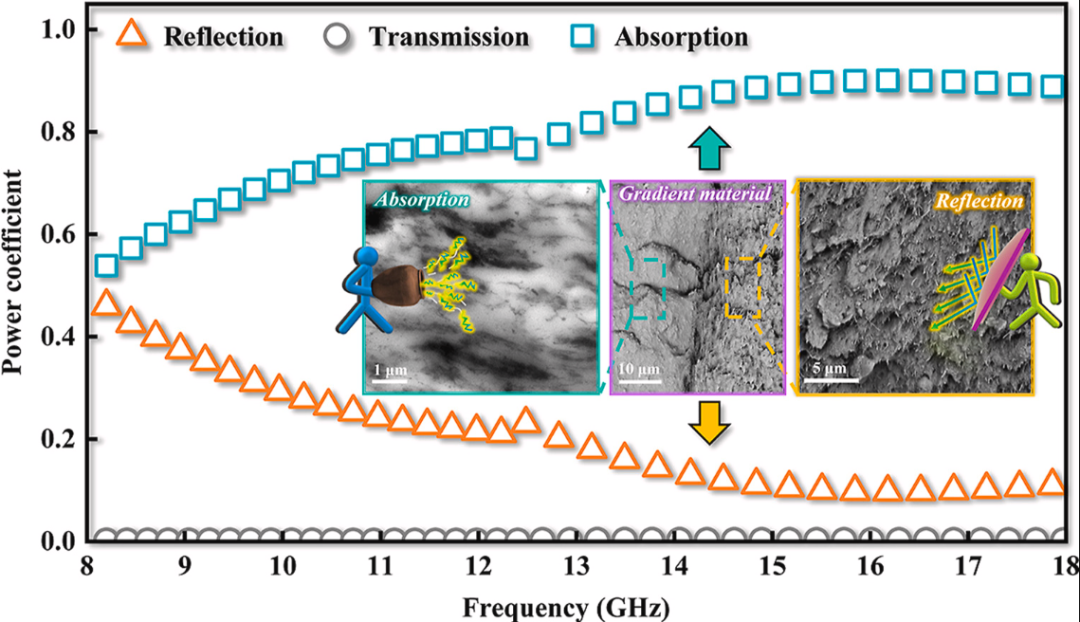

圖6. 超寬頻吸收主導型電磁干擾屏蔽用多級結構彈性體

論文鏈接：

https://doi.org/10.1016/j.compscitech.2021.109221

2、ACS Appl. Mater. Interfaces：通過錨定金屬-有機框架的空心絲瓜狀纖維獲得用于高效微波吸收的多級HCF@NC/Co

具有介電-磁雙損耗機制的多級電磁波（EMW）吸收材料是高效EMW衰減的候選材料。

最近，鄭州大學的研究人員開發了一種多級介電-磁性復合材料——空心碳纖維@氮摻雜碳/鈷(HCF@NC/Co)，可產生良好的阻抗匹配以及異質界面、偶極活性位點、多級孔結構等導致的多種極化損耗，其填充量為14%時，最小反射損耗（RLmin）值為?50.14 dB，厚度為2.25 mm，最大有效吸收帶寬（EABmax）達到7.36 GHz。同時，還可以通過優化樣品厚度實現對EAB的調控，使其適用于更寬的頻率范圍。該研究工作以“Hierarchical HCF@NC/Co Derived from Hollow Loofah Fiber Anchoredwith Metal-Organic Frameworks for Highly Efficient Microwave Absorption”發表于ACS Appl. Mater. Interfaces上。

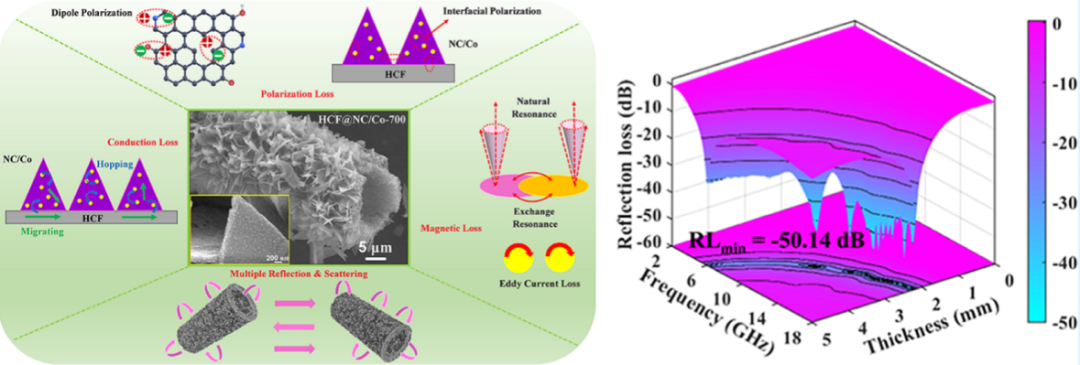

圖7.具有高效微波吸收性能的多級HCF@NC/Co材料

論文鏈接：

https://doi.org/10.1021/acsami.1c21396

5 電子封裝材料

1、Mater. Today Phys.：電子封裝用高熱導低介電聚合物復合材料的研究進展

聚合物因其易于加工、重量輕、絕緣性好、機械性能好而廣泛應用于電子封裝中。然而，隨著電子器件逐漸向高能量密度和低信號延遲方向發展，對高熱導率和低介電性能的聚合物材料需求日益迫切。由于聚合物具有較低的本征導熱系數，在制備聚合物復合材料時需要添加導熱填料。然而，聚合物復合材料的熱導率和介電性能之間始終存在著一種折衷關系，這是研究人員開發新型電子封裝材料時必須要考慮的因素。

最近，南京未來能源系統研究院的研究人員及其合作者發表綜述文章，首次闡述了如何平衡高導熱性和低介電性能。該文章綜述了近年來導熱填料的研究進展，旨在為高分子復合材料在微電子領域的應用提供參考。此外，還概述了高導熱性和低介電性能聚合物面臨的挑戰和展望。相關論文以“Review on polymer composites with high thermal conductivity and low dielectric properties for electronic packaging”發表于Mater. Today Phys.上。

圖8.電子封裝用高熱導低介電聚合物復合材料的研究進展

論文鏈接：

https://doi.org/10.1016/j.mtphys.2021.100594
