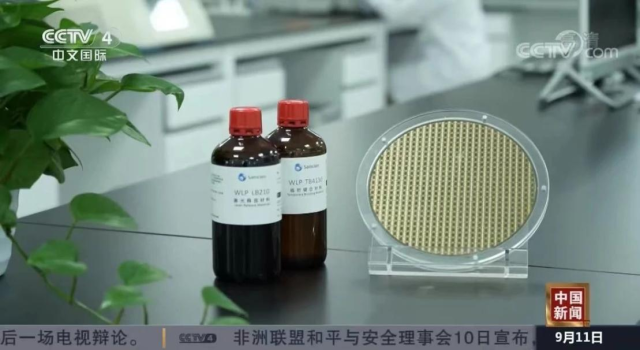

鳳凰山腳下，深圳先進電子材料國際創新研究院（簡稱“電子材料院”）的展廳內擺放著幾瓶“神奇膠水”。它看似平常無奇，卻已從實驗室走向產業化應用，替代了以毫升計價、價格高昂的進口產品，在芯片加工過程中發揮關鍵作用。

電子材料院團隊研發的臨時鍵合材料，可以支持百微米及以下的超薄芯片加工，并且與國外同類產品相比具有更高的耐熱性和耐化性，可在160℃實現低溫解鍵合，打破了國外長期壟斷。

中國科學院深圳先進技術研究院材料所所長、電子材料院院長 孫蓉近日在接受記者采訪時表示，深圳電子材料院是中國科學院深圳先進技術研究院（簡稱“深圳先進院”）和深圳市寶安區人民政府于2019年合作共建的深圳市十大基礎研究機構之一。

今年，該院建成我國首個集成電路高端封裝材料“理化-檢測-中試-驗證”全閉環平臺，可全面支撐國內相關企業的材料驗證需求，加速關鍵核心技術材料產業化進程。

電子材料院成立于2019年，是中國科學院深圳先進技術研究院（簡稱“深圳先進院”）和深圳市寶安區人民政府合作共建的深圳市十大基礎研究機構之一，也是寶安區首家應用型基礎研究機構。

近年來，新能源汽車普及率提高、ChatGPT火爆等等，都對電子元器件的小型化、多功能化、大算力都帶來更多需求。盡管高端先進電子封裝材料產業前景強大，但絕大部分關鍵電子封裝材料被日本、美國、德國等發達國家壟斷。

2006年加入中國科學院深圳先進技術研究院的孫蓉，2008年帶領團隊參與國家科技部“02專項”（全稱“極大規模集成電路制造裝備及成套工藝”國家科技重大專項），從此深耕集成電路封裝材料領域，一邊研究材料，一邊服務產業，十幾年來參與、見證了我國先進電子封裝產業的發展。

 中國科學院深圳先進技術研究院材料所所長、電子材料院院長孫蓉。

電子信息產業發達的深圳，近年在先進電子材料領域加強前瞻布局。

2018年，深圳先進院材料所由中國工程院原副院長干勇院士和深圳先進院院長樊建平為其揭牌。

2019年4月，在第一屆粵港澳大灣區先進電子材料高峰論壇上，深圳先進院與寶安區人民政府簽署了共建電子材料院的合作協議。

2019年5月，電子材料院迅速揭牌成立，并宣告開始運作。

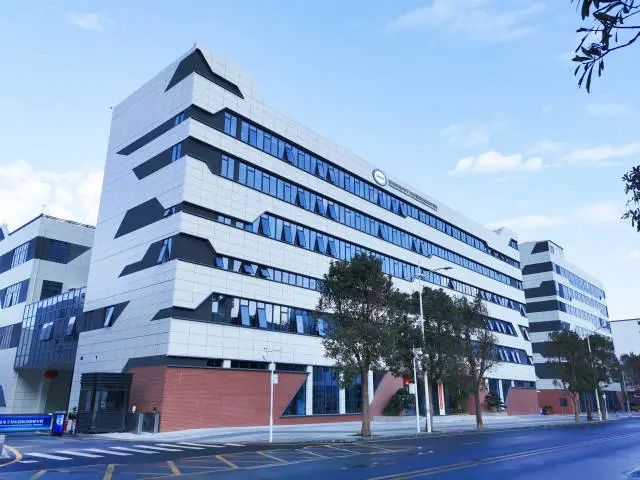

2020年底，電子材料院正式入駐鳳凰山腳下的龍王廟智造小鎮產業園，成為寶安區首家應用型基礎研究機構。

4年來，電子材料院團隊圍繞電子封裝材料中的基礎科學問題開展攻關，累計發表論文493篇，其中SCI論文326篇，EI 論文160篇，并且在2022年度國際頂級封裝會議期刊（ICEPT）會議論文接收待收錄78篇，數量位居全國第一；累計申請專利277件（授權38件），PCT專利16件；牽頭承擔和參與94項國家級、省部級、市級科研項目的研究工作，承擔先進電子封裝材料國家地方聯合工程實驗室、中科院-香港中文大學高密度電子封裝材料與器件聯合實驗室、廣東省高密度電子封裝關鍵材料重點實驗室等多個平臺的建設。

除了立足于基礎科學問題的解決，電子材料院團隊還與下游用戶企業進行緊密合作，探索先進電子封裝材料規模化穩定生產工藝，推進技術成果的轉移轉化。該院歷經多次試錯開發出的激光解鍵合和熱滑移解鍵合臨時鍵合材料，均通過多家行業龍頭封裝客戶的工藝驗證，并成功導入產線，通過合作企業深圳市化訊半導體材料有限公司實現規模化量產和銷售，供應國內龍頭企業。

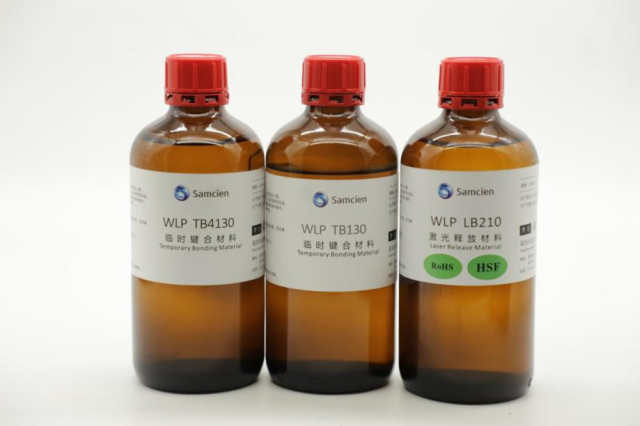

電子材料院研發并實現產業化的臨時鍵合膠。

電子材料院副院長張國平介紹:“如果沒有臨時鍵合材料的支撐，超薄芯片在加工過程中的破損率將會提高，導致單顆芯片的成本上升，最終難以實現規模化量產。國內芯片廠商使用的臨時鍵合材料長期依賴進口，而這款材料是芯片生產企業急需的。”

孫蓉告訴記者:“為什么要在前線打產品仗？我們是為了發現真正的基礎研究問題。要在先進電子封裝材料領域想領先，就必須從基礎研究做起，但基礎研究不是拍腦袋做的，真正在市場上打幾場仗，才能知道真正的需求在哪里。”

4年來，電子材料院秉承“需求牽引，市場（應用）決定技術”的原則，圍繞集成電路產業先進封裝的關鍵電子材料開展研發，目前重點布局晶圓級、芯片級、系統級關鍵電子封裝材料，致力于實現高端電子封裝材料的產業化。今年初，“電子材料院在集成電路相關電子化學品領域取得良好進展”還被寫入2023年深圳市政府工作報告。

孫蓉告訴記者，攻破關鍵核心技術的進展是緩慢的，不可能一蹴而就。經過十多年積累，電子材料院除了此前實現產業化的兩款臨時鍵合膠，今年預計還有兩個材料實現商品化。

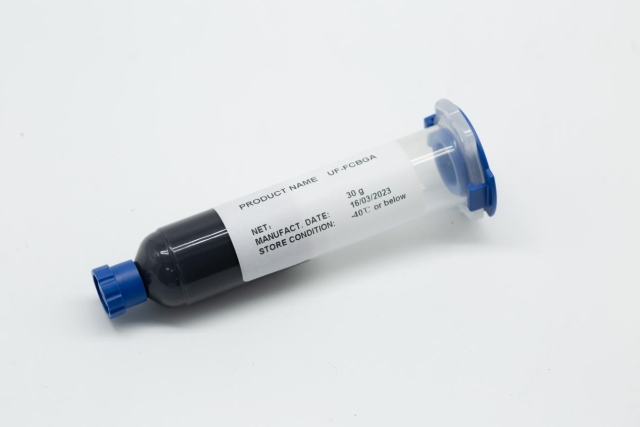

電子材料院研發的芯片級底部填充膠。

科研成果實驗室走向產業化應用固然重要，但孫蓉更為看重的是，打造一個集成電路高端封裝材料的“理化-檢測-中試-驗證”全鏈條閉環平臺，打通材料應用“最后一公里”，從而加速高端電子封裝材料的產業化。

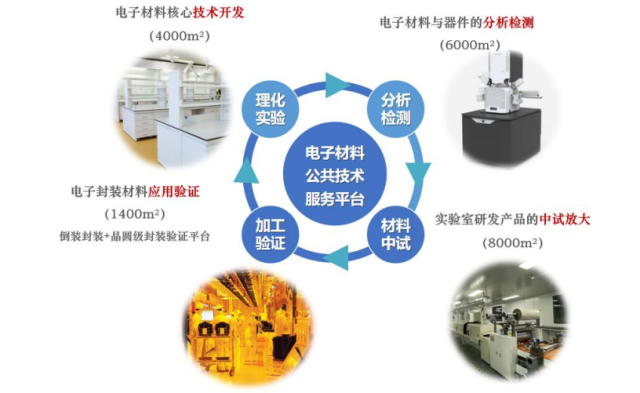

如今，電子材料院位于寶安區的4.3萬平方米園區中，已建成先進電子封裝材料“研發-檢測-中試-驗證”全鏈條平臺，這也是成為國內首家覆蓋理化實驗、分析檢測、中試放大、工藝驗證全流程先進電子封裝材料公共服務平臺。

電子材料院2023年建成國內首個先進電子封裝材料“研發-檢測-中試-驗證”全鏈條閉環平臺。

據張國平介紹，團隊每研發出一版樣品，都需要驗證其是否可用，而這一環節曾經是團隊面臨的瓶頸。在很長一段時間內，他的日常工作是研發、送樣、等待驗證、繼續研發。“過去，國內沒有公共封裝材料驗證平臺，只能依賴量產代工企業空余機時的寶貴測試機會。經常在長達兩三個月的時間內，我們一邊優化樣品，一邊等待檢測方的一句Yes or No。”

如今，科研人員不出園區就可以完成理化、檢測、中試、驗證等各類工作，有望大大縮短高端電子材料的研發周期。

該平臺包含倒裝封裝試驗線和晶圓級封裝試驗線，配合理化實驗、中試放大以及分析檢測平臺，構建從原材料檢測到成品分析、器件研制、失效分析的封裝材料全流程公共服務平臺，形成封裝材料研發閉環，可加速高端電子封裝材料的產業化。

孫蓉告訴記者:“深圳的創新環境非常好，科技政策寬松，對科研機構支持力度很大。得益于這樣寬松的環境，以及良好的市場氛圍，我們團隊堅持攻堅集成電路封裝材料基礎研究和產業化17年，打下了良好的基礎，并在寶安區人民政府支持下，在福永建立了電子材料院，建起了全流程先進電子封裝材料公共服務平臺。”

據介紹，在電子材料院建立之初，寶安區不僅給予資金支持，還放手讓科研團隊主持龍王廟園區裝修，讓“用家”自主地按照實際需求打造實驗室，無論硬件還是軟件方面都達到國際先進水平。最終，電子材料院成功搭建了貫穿“研發-檢測-中試-驗證”環節的公共技術平臺。

孫蓉表示，希望利用該平臺聯合頭部企業共同開展研發、中試、驗證工作，破除技術孤島，將科研成果應用至產業中去，打通科技成果轉化的梗阻，使創新成果更快轉化為現實生產力。

制造業是國民經濟的主體，是立國之本、興國之器、強國之基。

實現高水平科技自立自強，加快建設制造強國，必須堅持創新鏈、產業鏈、人才鏈一體部署，推動深度融合。

在孫蓉看來，科技自立自強需要科學家、企業家的“雙向奔赴”，產業界要真正能夠做有關鍵核心技術的高端制造業，科研機構也要精準找到企業在向高端制造業轉型過程中的有關基礎研究的需求，一方主動提問題，一方主動找問題并解決。

正如樊建平曾指出的:“基礎科研和產業化可以螺旋式迭代、牽引，從產業端誕生的需求可以牽動基礎科研，基礎科研也可以推動產業的發展，從而更有利于實現科研成果產業化。”

近年來，電子材料院團隊已實現專利技術轉讓6000余萬元，孵化高端電子封裝材料企業2家，建立企業聯合實驗室4個，并與多家行業內相關龍頭企業簽訂合作框架協議。

值得關注的是，電子材料院所處的寶安區，是我國電子信息產業大區，國家級專精特新“小巨人”企業數量穩居全國區縣第一，國家高新技術企業數量連續6年全國區縣級第一。

孫蓉告訴記者，寶安有良好的產業環境，甚至可以說是臥虎藏龍，不乏一些電子陶瓷領域的“隱形冠軍”。“這里的產業氛圍和產業基礎可以為我們的成長提供肥沃的土壤，而寶安也非常需要科研機構來支撐產業的創新發展，這樣我們雙方一拍即合。”

以深圳為中心，電子材料院吸引骨干企業在寶安建立研發中心、公司，由此建立產業鏈上下游協同創新機制，打造綠色生態圈。目前，該院周圍已經聚集多家與之相關的企業，有需求過條街就能溝通，未來將進一步構建以電子材料院為核心的半導體產業園區，推動集成電路材料、電子信息材料、5G材料產業的協同與集群發展。

孫蓉認為，在中國超大市場的需求牽引下，電子材料院結合市場需求進行創新，以建成國際一流的電子封裝材料技術研發與轉移轉化平臺為目標，有信心從“跟跑”“并跑”到“領跑”。
